애플리케이션

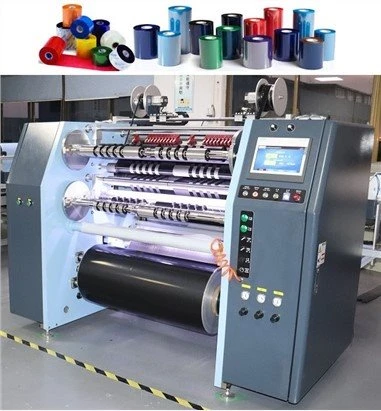

TTR 슬리팅 머신은 다양한 리본을 되감는 데 적합합니다.

기계 속도: 250m/분

기계 본체 두께: 30mm

기계 무게:1800kgs

풀기 부분:

최대 점보 폭: 1010mm

점보 외경: 600mm

점보 코어 직경: 6인치 샤프트리스

전자식 점보 좌/우측 조정

서보 드라이브 시스템, 자동 풀림 장력 제어

되감기 부분:

2개의 포탑 되감기 시스템

최대 되감기 직경: 110mm(옵션 140mm)

미니 되감기 폭: 25mm

와인딩 위치를 위한 2개의 서보 드라이버 시스템, 자동 장력 제어.

리본 감기용 공압 드라이버 프레싱 롤러

1인치 에어 샤프트 4개 및 0.5인치 에어 샤프트 4개

슬리팅 시스템:

30 개 자기 블레이드 홀더

공압식 드라이버 블레이드 홀더 샤프트.

반자동 리더 및 트레일러 테이블:

반자동 리더 및 트레일러 테이블

웨이스트 에지 리와인더:

폐기물 가장자리를 수집하는 2개 단위 폐기물 가장자리 모터

웨이스트 엣지 수동 장력 제어.

전자 부품 및 전원 공급 장치:

터치 스크린

델타 서보 모터

지멘스 PLC

전기: 단상 220V 50HZ 또는 고객 요청

공기 공급: 0.6-0.8 Mpa

풀림은 공기 팽창 샤프트에 의해 충전되며 카본 테이프 공급 및 수신 테이블이 장착되어 있습니다. 상부 및 하부 권선 장치에는 각각 권선 교환이 가능한 두 개의 권선 샤프트가 있습니다. 고유한 TTR별 평탄화 장치. 수입 드라이브 및 공압 부품의 전체 세트입니다. 전체 기계는 가져온 PLC와 터치 스크린 제어, 필드 버스 기술을 채택하고 속도와 직경을 기반으로 하는 동적 적응형 장력 제어 소프트웨어를 채택합니다.

우수한 호환성과 선명한 인쇄 효과를 지닌 고품질 리본 롤 하나하나는 탁월한 슬리팅 공정의 결과물입니다. 고급 슬리팅 장비 외에도 고품질 리본 슬리팅 기능을 갖춘 리본 슬리팅 제조업체에는 깨끗하고 먼지가 없는 슬리팅 작업장 환경과 고품질 슬리팅 기술자 그룹이 필요합니다.

리본이 절단될 때 장력 제어는 리본의 되감기 조임에 영향을 미칩니다. 장력이 너무 크면 리본의 PET 베이스 필름이 늘어나 손상되어 베이스 필름에 부착된 잉크층에 물리적 변화가 발생하여 리본 제작이 용이해집니다. 토너 방울로 인한 품질 문제는 인쇄 효과에 영향을 미치며 심지어 떨어진 토너가 제품을 오염시키는 심각한 품질 문제를 일으킬 수도 있습니다.

슬리팅 시 리본의 장력이 부족하면 리본에 쉽게 주름이 생기고, 인쇄 시 흰 줄, 들뜸 등 인쇄 품질이 저하됩니다. 리본 되감기 장력이 너무 느슨하면 완성된 리본을 운반하거나 설치하는 동안 다이 오프셋 및 리본 미끄러짐과 같은 품질 문제가 발생할 수도 있습니다.

새로 구입한 리본 슬리팅 머신은 설치 후 많은 디버깅 작업이 필요합니다. 디버깅 과정에서 가장 적합한 장력 간격을 찾습니다. 이 장력 간격의 데이터는 기술자가 이후 단계에서 장비를 유지 관리하는 핵심 데이터입니다.
